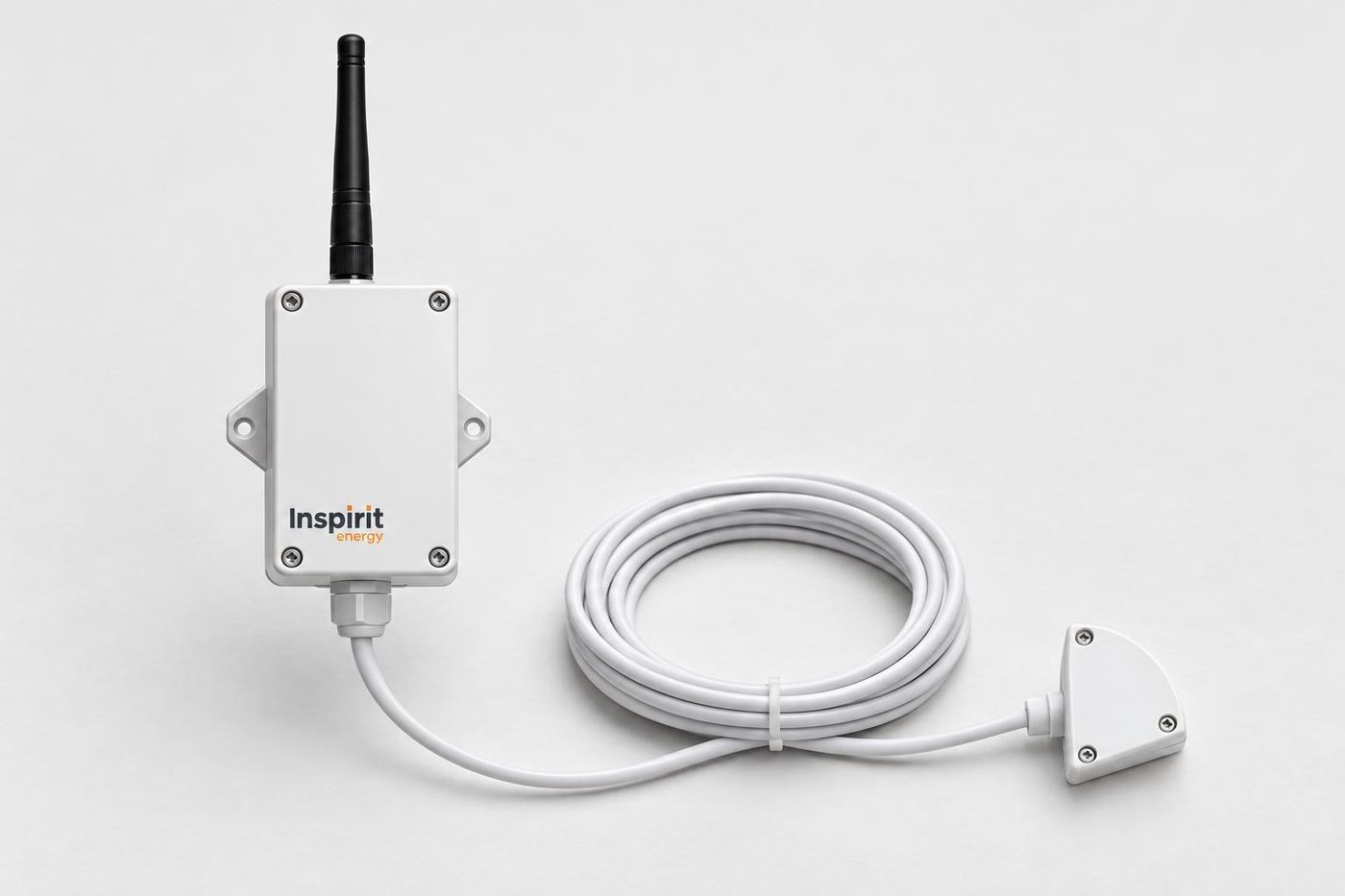

Převodník wireless M-Bus → NB-IoT
V nabídce
bezdrátový M-Bus (EN 13757-4), režimy T1, C1, S1 → NB-IoT
- Vstup
- bezdrátový M-Bus (EN 13757-4), režimy T1, C1, S1
- Výstup
- NB-IoT
- Řada
- NB-IoT
K čemu je
Bezdrátová měřidla tepla a vodoměry vysílají svá data sama. Převodník je poslouchá, vybere z nich to, co potřebujete, a odešle sítí NB-IoT. Do bytů se kvůli odečtu nechodí.
Rozhraní měřidla
Bezdrátový M-Bus podle EN 13757-4 a EN 13757-3, role master. Režimy T1, C1 a S1. V režimu jednosměrného vysílání zvládne jeden převodník až 800 jedinečných identifikátorů měřidel. Filtr podle typu zařízení a identifikátoru, vyhledávací sken pro zjištění, co je v dosahu, plánovaný sběr s nastavitelnou délkou a obnova po výpadku sítě.
Dosah
Podklad uvádí typický dosah přes čtyři až pět podlaží (kolem 40 m). Skutečný dosah závisí na konstrukci domu, umístění měřidel a rušení — proto ho před instalací ověřujeme skenem na místě.
Síť a napájení
NB-IoT v pásmech B3, B8 a B20, přenos UDP, PSM a eDRX. Vnitřní anténa pro NB-IoT, vnější anténa 868 MHz pro bezdrátový M-Bus. Napájení dvěma nenabíjecími články o celkové kapacitě 38 000 mAh. Výdrž 12 let při pětihodinovém sběru jednou týdně. Při denním sběru je kratší; číslo bez uvedeného režimu sběru nemá smysl. Skutečnou výdrž ovlivňuje i kvalita signálu NB-IoT v místě instalace.
Konstrukce
145 × 90 × 55 mm, 475 g se dvěma bateriemi, IP67, −30 až +60 °C.
Kde se hodí
Bytové domy s bezdrátovými měřidly tepla a vodoměry, vodárenské sítě, venkovní instalace.
Parametry
| Rozměry | 145 × 90 × 55 mm |
|---|---|
| Hmotnost | 475 g s baterií |
| Krytí | IP67 |
| Montáž | šest upevňovacích bodů: čtyři šrouby M4 a dva oválné otvory pro stahovací pásku (zeď, trubka, objímka) |
| Provozní teplota | −30 až +60 °C |
| Vlhkost | 0 až 85 % relativní vlhkosti, nekondenzující |
| Síť | NB-IoT, pásma B3, B8 a B20; úsporné režimy PSM a eDRX |
| SIM | formát 3FF, čipová SIM na přání |
| Přenos | UDP |
| Napájení | dva nenabíjecí články D o celkové kapacitě 38 000 mAh; samovybíjení pod 1 %; baterii vymění zákazník |
| Konfigurace | na místě servisním rozhraním, na dálku sestupným kanálem sítě; aktualizace firmwaru na dálku; dodání předkonfigurované podle zadání |
| Typ modemu, vysílací výkon, maximální velikost zprávy | Neuvádíme |
| Certifikace a shoda | Neuvádíme |
| Původ výroby | Neuvádíme |
| Rozhraní | bezdrátový M-Bus podle EN 13757-4 a EN 13757-3, role master |
| Režimy | T1, C1 a S1 |
| Kapacita | až 800 jedinečných identifikátorů měřidel v režimu jednosměrného vysílání |
| Typický dosah | přes čtyři až pět podlaží (kolem 40 m) |
| Antény | vnitřní pro NB-IoT, vnější 868 MHz pro bezdrátový M-Bus |
| Funkce | plánovaný sběr, vyhledávací sken, filtrování podle typu a identifikátoru měřidla, obnova po výpadku sítě |
| Výdrž baterie | 12 let při pětihodinovém sběru jednou týdně |
Časté dotazy
Pokud vysílají podle EN 13757-4 v režimu T1, C1 nebo S1. Který režim vaše měřidla používají, zjistíme skenem při pilotu.
Pro přečtení obsahu zašifrovaných rámců ano; klíče zůstávají u vás a jejich správa je součástí zadání.
Často ano, ale rozhoduje dosah rádia a rozmístění měřidel. Ověřuje se skenem před instalací.
